深圳精敏数字机器有限公司

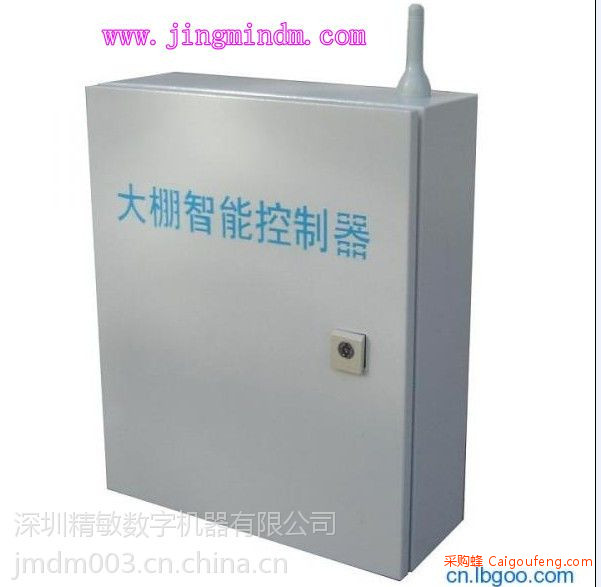

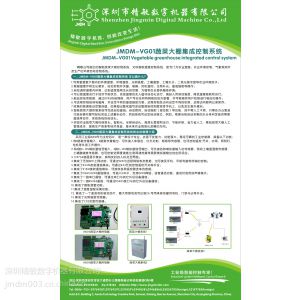

***农业蔬菜大棚控制设备

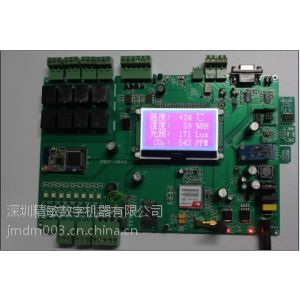

硬件介绍

　　JMDM-VGHV1采用了当下比较流行的32位arm单片机作为主控芯片，该控制器具有抗干扰能力强、功能强大、***，主要具备如下硬件。

   （1）、八路数字量输入，八路继电器输出。输入输出可以根据客户的不同要求进行不同的接线和编程。如：输入可以接开关、按钮、人体感应传感器、红外对射传感器、烟雾传感器等数字量输入模块。输出可以控制灯光、水阀、电机、电磁阀、气阀、继电器等工作器件。继电器驱动电压24VDC,负载电流***多不超过10A,连续电流8A。

   （2）、LCD128*64液晶显示屏，可以将各个系统参数清晰明了的显示出来。例如温度、湿度、二氧化碳浓度、光照强度。当不需要显示时，用户可以自行设置关闭。

   （3）、四路0-10V A/D转换输入（模拟量信号输入），四路0-10V D/A模拟量信号输出。如：输入可接各种模拟量输出的传感器，土壤温湿度传感器、土壤酸碱度传感器等；输出可控制变频器对电机进行调速、控制比例阀对流量进行调节。

   （4）、无线wifi模块。可通过电脑、手机或者平板电脑连接控制系统的wifi对控制系统进行无线实时监控。操作简单，方便快捷。

   （5）、无线GPRS与短信模块。插入SIM卡（暂时只支持移动卡），系统便可以支持GPRS上网、短信控制功能，这时便可通过短信控制系统的工作状态，或者通过以太网对系统进行实时监控，实现了无地区限制的监控。

   （6）、RF315无线接收模块。可以接收多组315无线射频信号然后作出相应的输出，如：遥控器、红外报警等无线315模块。

   （7）、RF433无线发送模块。可对多组无线433模块进行无线控制，可节省很多电线成本。如：无线插座、无线继电器等433模块。

   （8）、RS485总线通信。可通过485总线接口与其他外设设备进行联网，控制或者读取各个外设的状态。如：外接一个调光控制器、比例阀控制器、485通信的传感器。。

   （9）、温度、湿度、光照、CO2采集模块。可实时的查看蔬菜大棚的温度、湿度、光照强度和CO2浓度，以便于进行相应控制让蔬菜处于生长环境。

应用场合

  （1）、大棚蔬菜控制和管理

  （2）、小型养鸡场

技术参数

输入电压：DC24V   功耗（电流）：600MA峰值电流2.5A

2、输出接口：8路AC220V 10A 继电器输出

             4路模拟量输出

             4路模拟量输入

3、通讯接口： RS-485 □  或  MAX232接口

3、DO输出： TTL数字量0和1（0.1和3.6V）

3、AO输出： 0.0-10.0V 主控芯片AO输出0.0-10.0V

4、工作温度：-10~50℃（标称温度20℃）

5、工作湿度：5-95%RH（标称湿度60%RH）

6、储存温度：-20~+80°C?

7、主要芯片：ARM内核、GSM模块、WiFi模块。

8、二氧化碳气体敏感元件测试浓度范围：400 to 10000ppm

9、光照强度范围0-65535Lux

10、温度测试范围-40度到+120度0.5%的误差、湿度范围0%-*** 正负2%

11、尺寸大小：240mm×160mm×1.6mm

特点

 1、本监控系统的特点

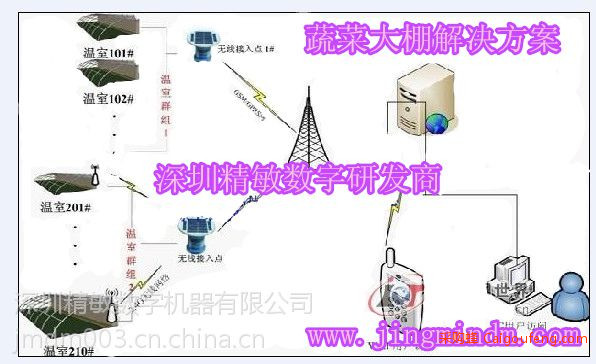

    温室智能监控系统集传感器、自动化控制、通讯、计算等技术与***系统于一体，通过预装多种作物生长所需的适宜环境参数，搭建温室智能化软硬件平台，实现对温室中温度、湿度、光照、二氧化碳等因子的自动监测和控制。

　　本系统可以模拟基本的生态环境因子，如温度、湿度、光照、CO2浓度等，以适应不同生物生长繁育的需要，它由智能监控单元组成，按照预设参数，***的测量温室的气候、土壤参数等，并利用手动、自动两种方式启动或关闭不同的执行结构（遮阳幕、加热器、湿帘水泵及风机、通风系统等），程序所需的数据都是通过各类传感器实时采集的。

　　该系统的使用，可以为植物提供一个理想的生长环境，并能起到减轻人的劳动强度、提高设备利用率、改善温室气候、减少病虫害、增加作物产量等作用。

本控制系统具有的特点：

1、预测性：通过对气候参数的分析，可以预测控制设备的运行情况，提高设备的利用率，降***。

2、强大的扩展功能：通过选用不同的外围设备，可以控制温室环境及灌溉、施肥等。

3、完善的资料处理功能：通过中央控制软件，可以不问断地记录各种传感器的信息以及各种控制设备的动作记录等。

4、远程监控功能：即使工作人员不在现场，也可以通过远程监控系统对温室内的设备参数进行监视和控制。

5、数据联网功能：通过GPRS，可将各种数据联入局域网或INTERNET，真正实现数据共享。

2、传感器特点

1、测量大棚温湿度，可以用***用于农业上的一款温湿度传感器。该传感器***的长期稳定性，响应迅速、抗干扰能力强。、***等优点。温度测试范围-40度到+125度、湿度范围0%-***。

2、测光照强度可以用GY-30光照强度传感器特点、照度数字转换器、宽范围和高分解. （1 - 65535 勒克斯）、低电流关机功能、50Hz / 60Hz 光噪声reject-function、1.8V 逻辑输入接口、光源的依赖性不大. （例如白炽灯.荧光灯.卤素灯.白LED.孙光）、可调的光学窗口测量结果的影响（它可以探测分钟.使用本功能0.11 勒克斯，.100000 勒克斯）、红外线的影响很小。

3、土壤温湿度测试SLHT4工业型温湿度传感器的特点：相对湿度和温度测量、兼有露点、全部校准，数字输出、***的长期稳定性、防水封装，可用于土壤测量、超***。温度测试范围-40度到+120度、湿度范围0%-***。

4、二氧化碳浓度的测试，可用日本费加罗公司生产传感器，该二氧化碳传感器特点：具有模拟信号和电平信号同时输出；模拟信号输出范围0-10V，模拟信号可以直接接AD采集；数字电平信号输出有效信号为低电平，led灯亮，可直接接单片机IO口；传感器模块自带温度传感器，采集温度范围0-100℃，可有效进行温度补偿；对二氧化碳具有很高的灵敏度和良好的选择性；具有长期的使用寿命和可靠的稳定性；快速的响应恢复特性，安装调试方便。二氧化碳气体敏感元件测试浓度范围：350 to 10000ppm。

1）具有模拟信号和电平信号同时输出；

2）模拟信号输出范围0-2V，模拟信号可以直接接AD采集；

3）数字电平信号输出有效信号为低电平，led灯亮，可直接接单片机IO口；

4）传感器模块自带温度传感器，采集温度范围0-100℃，可有效进行温度补偿；

5）对二氧化碳具有很高的灵敏度和良好的选择性；

6）具有长期的使用寿命和可靠的稳定性；

7）快速的响应恢复特性，安装调试方便。

8）数字信号输出，接口有RS485和I2C二种可供选择。

9）稳定性高可24小时不间断工作，是替代温湿度变送器的新式产品。

蔬菜大棚传感器说明

1、温湿度传感器

2、土壤温湿度传感器

3、光照传感器

4、CO2传感器

5、PH值传感器

安装说明

   1、接线应用图、结构安装

　　   详细电路接线说明请参考“JMDM-VGHV1接线范例” PDF文档

　　和“JMDM-VGHV1接线说明” PDF文档

功能说明

1、实时监控（GPRS网络畅通情况下）

可实时的通过上位机软件对各个参数进行读取和监控。

温湿度自动控制一天分八个时间段的温湿度进行设定，各间段内按照本时间段设定的值进行控制。控制方式：当温度大于等于设定温度+1时系统会自动进行降温输出，当温度小于等于设定温度-1时系统会进行升温输出；当湿度大于等于设定湿度+5时系统会进行减湿输出；当湿度小于等于设定温度-5时系统会进行增湿输出。为防止由于湿度检测过慢导致的过度增湿，每次增湿5秒，每半个小时检测一下湿度是否需要增湿。通过对温度值的设定可使系统一直保持在一定的温湿度范围内。

手动控制

　　

通过上位机或者按钮可以对升温、降温、增湿、减湿、幕帘打开、幕帘关闭。幕帘打开和关闭时触发限位开关后自动停止。手动控制后会自动变成手动模式。

定时控制

可设定5个闹钟事件来控制输出的状态，如控制幕帘的开启时间和关闭时间。报警及防盗

当系统设置为布防模式时，如果红外检测到有人闯入会向主人手机上发生报警短信通知主人有人进入报警区域。当温度或者湿度达到上限或者下限值时，系统也会通过短信通知主人。

6、实时检测四路AD（0~10V）的值，也可以改变四路DA（0~10V）值。



售后服务

1、正常使用下，自购买之日起一年内，JMDM控制器出现质量问题可获免费维修；保修期过后维修收取维修成本费用。

2、变压器、串口通信线等赠品或附属品属于易耗品，不在保修范围。

3、因自然力、人为损坏、未按说明使用、不恰当的操作、拆修，或超出使用范围的滥用等造成的故障，不在保修范围内。如需维修时，收取维修费。

注意事项

 1、安装环境

（1）、远离高温的热源和环境，避免阳光直接照射；

（2）、为确保设备的正常散热，应避开通风不良的场所，注意防水、防潮、防雷。如需要安装到户外      则需要安置防水箱，将设备固定在其中。

（3）、本产品悬挂在大棚内或固定的配电柜中，四周开阔，便于电磁波传播，避开强电磁波的干扰；避免安装在会剧烈震动的场所，误将其他设备放于本机上。避免电击和失火切记勿用湿手触摸电源误将液体溅落在设备上，以免造成机器内部短路或失火；非***人员请勿自行拆开机壳，避免损坏和电击；

2、运输与搬运：

本机的包装经过抗震设计和实验。确保在运输过程中不会受到意外的损坏。

注意，凡是由客户自行拆卸导致的一切后果，本公司不为导致的后果承担任何责任和义务

　

售后服务

1、正常使用下，自购买之日起一年内，JMDM控制器出现质量问题可获免费维修；保修期过后维修收取维修成本费用。

2、变压器、串口通信线等赠品或附属品属于易耗品，不在保修范围。

3、因自然力、人为损坏、未按说明使用、不恰当的操作、拆修，或超出使用范围的滥用等造成的故障，不在保修范围内。如需维修时，收取维修费。

　
